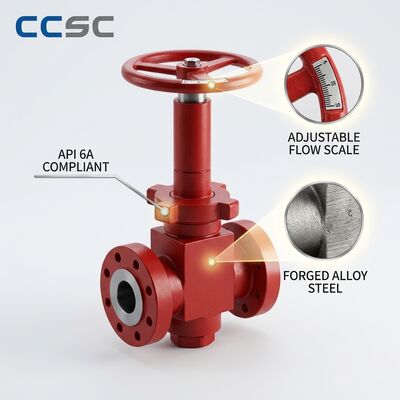

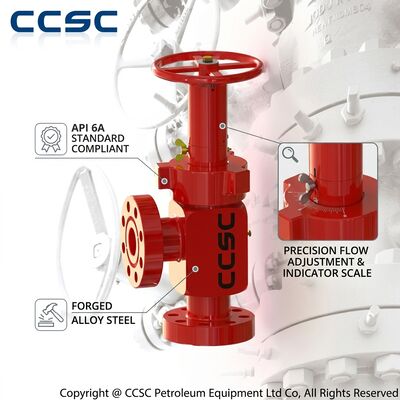

Hydraulisch betätigtes, einstellbares Drosselventil, API 6A, ferngesteuerte Durchflussregelung, 10.000 psi, ausfallsichere Positionsrückmeldung

Das hydraulisch betätigte, einstellbare Drosselventil von CCSC ermöglicht eine ferngesteuerte, wiederholbare Durchflussregelung bei Installationen an Bohrlochköpfen und Drosselverteilern, bei denen eine manuelle Einstellung unpraktisch oder unsicher ist. Das Ventil kombiniert die bewährte Drosselklappe mit Nadelverstellung mit einem hydraulischen Stellantrieb, der den Stößel präzise nach einem Steuersignal positioniert, wodurch die Drosselöffnung von einer Fernbedienung, einem Prozessregler oder einem Notabschaltsystem aus geändert werden kann. Die Baugruppe wird nach API 6A und API 16C gefertigt und ist mit Fail-Safe-Open- oder Fail-Safe-Close-Stellantriebskonfigurationen erhältlich, die der Sicherheitsphilosophie der Installation entsprechen.

Da der Stellantrieb hydraulisch und nicht manuell angetrieben wird, kann die Drosselklappe bei vollem Betriebsdruck des Verteilers eingestellt werden, ohne dass das Personal dem Hochdruckbereich ausgesetzt wird. Ein integrierter Positionsrückmeldegeber meldet die tatsächliche Stößelposition an den Kontrollraum, sodass der Bediener immer die tatsächliche Drosselöffnung kennt und sich nicht auf einen abgeleiteten Wert verlassen muss. Diese Kombination aus Fernbedienung und Positionsrückmeldung macht das Ventil zu einer wesentlichen Komponente moderner automatisierter Bohrlochtest- und Produktionsoptimierungssysteme.

• Hydraulische Fernbetätigung: sanfte, kraftvolle Stößelpositionierung, angetrieben durch hydraulischen Versorgungsdruck von 1.500 psi bis 3.000 psi.
• Fail-Safe-Konfiguration: erhältlich als Fail-Safe-Close oder Fail-Safe-Open mit Federgegenkraft für installationsspezifische Sicherheitslogik.
• Positionsrückmeldung: linearer Positionsgeber liefert dem Steuersystem eine Live-Messung der Drosselöffnung.
• ESD-Schnittstelle bereit: Stellantrieb reagiert direkt auf Notabschaltsignale für schnelle Bohrlochisolierung bei Bedarf.
• Bewährte Nadelverstellung: Wolframkarbid-Nadel und -Sitz sorgen für präzise Durchflussregelung und Erosionsbeständigkeit bei hohen Druckabfällen.
• Schmiedeteile aus legiertem Stahl: drucktragende Hülle aus hochwertigen Schmiedeteilen mit vollständiger Materialrückverfolgbarkeit.
• Manuelle Überbrückung: Handrad-Überbrückung ermöglicht lokale Bedienung während der Inbetriebnahme oder wenn keine hydraulische Leistung verfügbar ist.

Das hydraulisch betätigte, einstellbare Drosselventil wird für unbemannte Plattform-Bohrlochköpfe, abgelegene Onshore-Standorte, automatisierte Drosselverteiler und Prozessanlagen spezifiziert, bei denen der Durchfluss von einem zentralen Kontrollraum aus geregelt werden muss. Es wird in Produktionsoptimierungssystemen eingesetzt, die die Drosselklappe kontinuierlich anpassen, um einen Ziel-Bohrlochkopfdruck aufrechtzuerhalten, in Mehrphasenfluss-Messschleifen, die eine schnelle Reaktion auf sich ändernde Durchflussbedingungen erfordern, und in Einspritzsystemen, die Reservoirs vor Druckspitzen schützen. Das Ventil ist ebenso wertvoll bei Bohrlochtestkampagnen, bei denen ein Programm von Drosseländerungen automatisch ausgeführt wird, während Ingenieure die Abscheideranlage ferngesteuert überwachen.

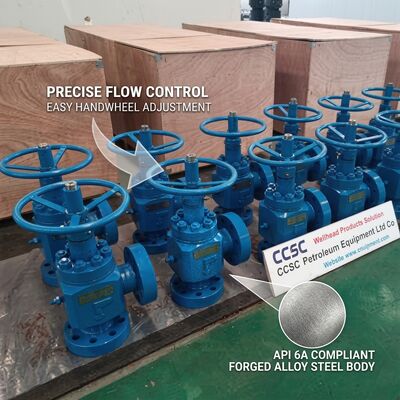

Jedes hydraulisch betätigte Drosselventil erhält eine vollständige Druckprüfung des Ventilkörpers und der Verstellung sowie eine Funktionsprüfung des Stellantriebs, einschließlich Hubverifizierung, Fail-Safe-Reaktionszeit und Kalibrierung der Positionsrückmeldung. Prüfzertifikate werden gegen die Seriennummer ausgestellt und mit der Materialdokumentation für die komplette Einheit aufbewahrt. Vor dem Export wird das Ventil von Prüfflüssigkeit entleert, die Stellantriebsanschlüsse werden verschlossen und die Baugruppe wird in einer speziell angefertigten Sperrholzkiste gegen Feuchtigkeit und mechanische Beschädigung geschützt. CCSC unterstützt die Ausrüstung mit Installationszeichnungen, hydraulischen Schaltplänen und Inbetriebnahme-Anleitungen für die Steuerungsschnittstelle.
