Große Bohrdurchleitung API 6A Torventil 7 1/16 Zoll Vollbohrdruckdichtung Bi-Richtungs-Rohrleitungsgrad

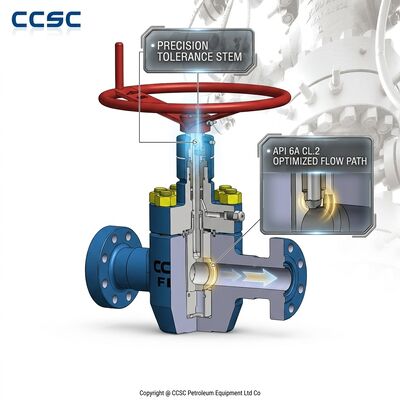

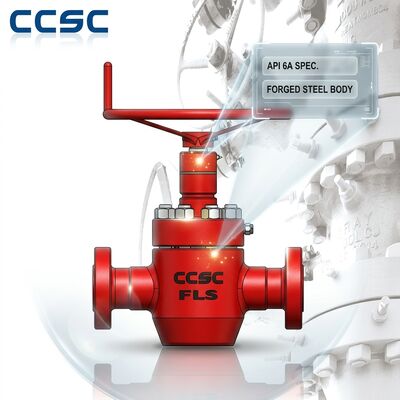

Das CCSC Großbohrungs-Durchgangs-Schieberventil nach API 6A ist ein Vollbohrungsventil mit Druckdichtungsdeckel, das für Produktionsbohrungen mit hoher Förderrate, Pipeline-Verteilersysteme und Oberflächen-Flowline-Anwendungen entwickelt wurde, die minimale Druckverluste und ungehinderten Werkzeugdurchgang erfordern. Erhältlich in Nenndurchmessern von 7-1/16 Zoll bis 11 Zoll, behält das Ventil den vollen Innendurchmesser der Flowline über den Schieber bei, sodass keine Hohlräume, Taschen oder Vorsprünge entstehen, in denen sich Sand, Wachs, Ablagerungen oder Hydratpartikel ansammeln können. Das Design entspricht vollständig API 6A und folgt der bewährten FLS-Durchgangskonfiguration, die die Industrie seit Jahrzehnten für den schweren Einsatz akzeptiert.

Da die Bohrung in geöffneter Stellung vollständig frei ist, ist das Großbohrungs-Schieberventil das bevorzugte Absperrgerät für Leitungen, die gepflegt, kalibriert oder inspiziert werden müssen, ohne das Ventil außer Betrieb zu nehmen. Das bidirektionale Metall-zu-Metall-Dichtungssystem sorgt für eine zuverlässige Abdichtung in beiden Durchflussrichtungen, und die druckaktivierte Deckeldichtung hält die Körperverbindung dicht, wenn der Leitungsdruck bei Stillstandsbedingungen ansteigt. Getriebebetätigungen sind standardmäßig bei größeren Größen angebracht, um den Bedienungsaufwand gering zu halten und ein präzises, kontrolliertes Öffnen und Schließen des Ventils zu ermöglichen.

• Echte Vollbohrungsöffnung:Ventilbohrung entspricht dem Innendurchmesser der Flowline für ungehinderten Durchfluss, geringen Druckabfall und volle Piggability.
• Durchgangs-Schieberplatte:glatter einteiliger Schieber zieht sich vollständig in den Deckelhohlraum zurück und hinterlässt keine Hindernisse im Strömungspfad.
• Großer Durchmesserbereich:erhältlich in den Größen 7-1/16 Zoll, 9 Zoll und 11 Zoll für Öl- und Gastransportsysteme mit hoher Förderrate.
• Bidirektionale Abdichtung:Metall-zu-Metall-Schieber- und Sitzdichtung liefert gasdichte Abdichtung gegen Druck aus beiden Richtungen.

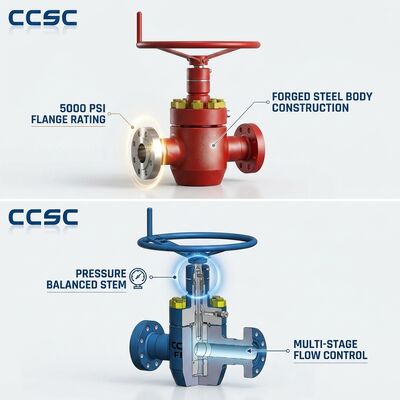

• Druckdichtungsdeckel:Schmiedekörperdesign mit druckaktivierter Dichtung, geeignet für Hochdruck-, Hochzyklus-Pipeline-Betrieb.
• Getriebebetätigung Standard:geringer Bedienungsaufwand bei großen Bohrungen mit steigender Spindelanzeige der Ventilposition.
• Strömungseffiziente Geometrie:erosionsbeständiger Strömungspfad, der den Dichtbereich vor gefördertem Sand und abrasiven Medien schützt.

Das Großbohrungs-Durchgangs-Schieberventil wird an Hochförder-Bohrlochkopf-Produktionsbäumen, Hauptleitungsverteilersystemen, Pipeline-Start- und Empfangsstationen, Tankerbeladungseinrichtungen und geförderten Wassertransfersystemen eingesetzt, wo Vollbohrungsfluss und Piggability zwingend erforderlich sind. Es wird auch häufig an Gasexportleitungen eingesetzt, die eine regelmäßige intelligente Pigg-Inspektion erfordern, da die ungehinderte Bohrung Inspektionswerkzeugen den Durchgang durch das Ventil ermöglicht, ohne es aus der Leitung zu entfernen. Das Ventil ist sowohl in landgestützten Sammelstationen als auch in Offshore-Topside-Rohrleitungen zu Hause, und die Großdurchmesser-Konfiguration hält die Strömungsgeschwindigkeiten niedrig, was die Erosion reduziert und die Lebensdauer der Dichtflächen verlängert.

Großbohrungsventile werden mit strenger Kontrolle der Schmiedequalität des Körpers, der Wärmebehandlungsreaktion und der Maßhaltigkeitsprüfung der Vollbohrungsgeometrie hergestellt. Jedes Ventil wird hydrostatisch auf Hülle und Sitze in beiden Richtungen geprüft, mit optionaler Gasdichtungsprüfung für kritische Anwendungen, und alle Prüfergebnisse werden gegen die Seriennummer des Ventils aufgezeichnet. Für den Export wird das Ventil gereinigt, getrocknet und mit Rostschutzöl behandelt, die Flanschverbindungen werden mit Stahl- oder Kunststoffschützern abgedeckt, und die Baugruppe wird in einer verstärkten Sperrholz-Exportkiste gesichert, wobei die Betätigung gegen Transportschäden geschützt ist. Vollständige Qualitätsdokumentation, einschließlich Materialzertifikaten, Schweißprotokollen und Maßprüfberichten, wird mit jeder Bestellung geliefert.
