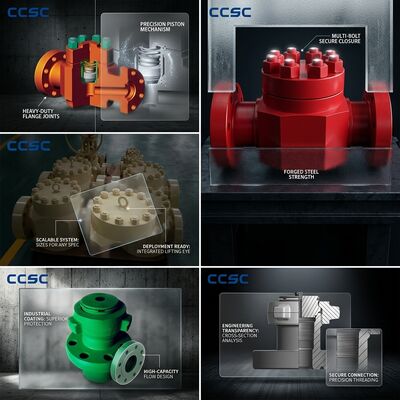

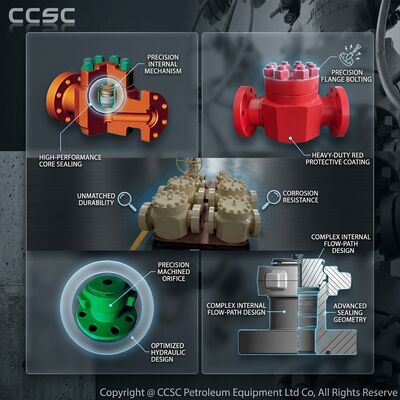

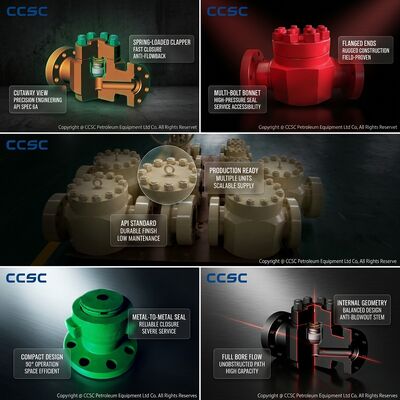

Hammer Union Inline Check Valve API 6A Fig1502 Endverbindung 15000psi geschmiedetem Stahl für Fracking-Operationen

Das Hammer Union Inline Rückschlagventil mit Fig1502-Anschlüssen ist speziell für die hohen Anforderungen von Hydraulic Fracturing-, Zementier- und Bohrlochtest-Betrieben konzipiert, bei denen schnelle Einsatzbereitschaft, absolute Rückflussverhinderung und häufige Neukonfiguration das Betriebsumfeld definieren. Im Gegensatz zu Flansch-Rückschlagventilen, die bei jedem Verbindungs- und Trennvorgang eine Schraubenspannung, Dichtungswechsel und kranunterstützte Handhabung erfordern, ermöglicht das Hammer Union-Design eine werkzeuglose Montage und Demontage mit Standard-Hammerwerkzeugen, wodurch die Rüstzeit für eine komplette Hochdruckpumpenanlage von Stunden auf Minuten reduziert wird. Dieses API 6A-zertifizierte Rückschlagventil verfügt über einen geschmiedeten legierten Stahlkörper mit einem Nenndruck von 15.000 psi Dauerbetriebsdruck, einen federunterstützten Klappenverschlussmechanismus, der den Rückfluss innerhalb von Millisekunden nach Pumpenabschaltung verhindert, und eine Top-Entry-Haubenkonfiguration, die eine vollständige Wartung der internen Komponenten ermöglicht, ohne den Ventilkörper aus dem Hammer Union-Rohrleitungsnetz zu entfernen. Die Fig1502 Hammer Union-Anschlüsse an Einlass- und Auslassöffnungen verwenden das branchenübliche Flügelmutter- und Acme-Gewindedesign mit austauschbaren Lippendichtungen, die eine selbstaktivierende Metall-zu-Metall-Druckdichtung bieten, die mit steigendem Systemdruck effektiver wird, ein grundlegender Sicherheitsvorteil bei Ultrahochdruck-Fracking-Betrieben, bei denen die Integrität der Verbindung direkt die Personensicherheit und die Umwelteindämmung beeinflusst.

• Fig1502 Hammer Union Schnellkupplungen: Branchenübliche Hammer Union-Anschlüsse mit Flügelmuttern und austauschbaren Dichtungen ermöglichen schnelle Montage, Druckprüfung und Demontage ohne Flanschverschraubung, Schweißen oder spezielle Drehmomentwerkzeuge, wodurch die unproduktive Zeit bei der Rüstung und Demontage von Fracking-Anlagen drastisch reduziert wird.
• Geschmiedeter Hochdruckkörper aus legiertem Stahl: Einteilige Schmiedekonstruktion aus vakuumdegasiertem legiertem Stahl eliminiert Porosität, Einschlüsse und strukturelle Inkonsistenzen, die bei gegossenen Ventilkörpern inhärent sind, und bietet die metallurgische Integrität, die für zyklische Druckbeanspruchung bei 15.000 psi mit typischen Fördermengen von über 100 Barrel pro Minute unerlässlich ist.
• Millisekunden-Klappenverschlussreaktion: Die torsionsfederbelastete Klappe beginnt sich sofort zu schließen, wenn der Vorwärtsfluss aufhört oder umzukehren versucht, und erreicht innerhalb von etwa 50 Millisekunden einen vollständigen Metall-zu-Metall-Sitzkontakt, wodurch Wasserschläge und Rückwärtsdrehungsschäden, die ungeschützte Kreiselpumpen und Verdrängerpumpenfluidenden zerstören, wirksam verhindert werden.
• Volle Austauschbarkeit mit OEM-Designs: Entwickelt nach identischen Abmessungen, Druckstufen und Anschlusspezifikationen wie führende OEM-Hammer Union-Rückschlagventile, was einen direkten Austausch ohne Rohrleitungsmodifikationen, Adapterstücke oder Neuzulassung bestehender Hochdruck-Strömungsleitungsbaugruppen ermöglicht.
• Top-Entry-Servicezugang: Durch Entfernen des oberen Haubenhalteelements und der Körperkappe erhält man vollständigen Zugang zur Klappenbaugruppe, zum Scharniermechanismus, zum Dichtring und zu allen inneren Dichtflächen zur Inspektion, Reinigung und zum Austausch von Komponenten, während der Ventilkörper sicher mit dem Hammer Union-Rohrleitungssystem verbunden bleibt.
• Proppant-resistentes Strömungspfad-Design: Der Vollbohrungs-Durchflussweg mit glatten inneren Konturen eliminiert Taschen, Nuten und Stagnationszonen, in denen Fracking-Sand und Keramik-Proppant sich ansammeln, und verhindert so die Ansammlung, die zu Klappen-Sitzstörungen und Rückschlagventil-Leckagen bei herkömmlichen Designs führt.
• Universelle Kennzeichnung der gerichteten Installation: Ein erhabener Pfeil für die Strömungsrichtung, der integral in den Ventilkörper geschmiedet ist, bietet eine dauerhafte, manipulationssichere Installationsanleitung, die unter allen Lichtverhältnissen sichtbar ist und von Farbe, Beschichtungen, Korrosion oder Oberflächenabrieb über Jahre hinweg unbeeinflusst bleibt.

Das Hammer Union Inline Rückschlagventil mit Fig1502-Anschlüssen ist das Standard-Rückflussverhinderungssystem für die globale Hochdruckpumpenindustrie, das überall dort eingesetzt wird, wo mehrere Hochleistungs-Pumpen in einen gemeinsamen Verteiler entladen und die Integrität der Pumpenisolierung nicht verhandelbar ist. Primäre Einsatzszenarien sind Hydraulic Fracturing-Betriebe, bei denen Flotten von 2.500 bis 5.000 PS Fracking-Pumpen parallel gegen Formationsdrücke von über 10.000 psi arbeiten, wobei jede Pumpe an ihrem Auslassanschluss zum Frac-Verteiler durch ein eigenes Rückschlagventil geschützt ist, um katastrophalen Rückfluss zu verhindern, falls ein Pumpenfluidende ausfällt oder ein Antriebsteil während der Hochdruck-Stimulationsbehandlung blockiert. Weitere kritische Anwendungen sind Hochdruck-Auslassleitungen von Zementieranlagen, bei denen ein Rückfluss von Zementschlämme in die Pumpe zu verfestigtem Zement im Fluidende führen würde, was eine vollständige Pumpenzerlegung erfordert, Oberflächenausrüstungspakete für Bohrlochtests, bei denen produzierte Kohlenwasserstoffe unter Formationsdruck positiv daran gehindert werden müssen, zum Testseparator und Flammensystem zurückzufließen, und die Druckisolierung von Coiled Tubing-Strängen, bei denen Rückschlagventile in der Bohrlochgarnitur verhindern, dass Bohrlochflüssigkeiten unter Umkehrdruckbedingungen in den Coil eindringen. Das Hammer Union-Design wird besonders in mobilen Pumpenbetrieben geschätzt, bei denen die Ausrüstung kontinuierlich zwischen den Bohrlochstandorten transportiert wird und die Geschwindigkeit und Einfachheit der Hammer Union-Montage im Vergleich zu Flanschverbindungen die Anzahl der pro Tag abzuschließenden Fracking-Stufen direkt beeinflusst, ein wichtiger wirtschaftlicher Treiber in Entwicklungsprogrammen für unkonventionelle Ressourcen.

Jedes Hammer Union Inline Rückschlagventil wird unter einem ISO 9001 zertifizierten Qualitätsmanagementsystem hergestellt und einem umfassenden Druckprüfungs- und Inspektionsprogramm unterzogen, das die Mindestanforderungen der API 6A übertrifft. Die Prüfungen umfassen hydrostatische Schalenprüfungen bei 22.500 psi mit Null-Leckage-Akzeptanzkriterien, Gas-Sitzleckageprüfungen bei niedrigem und vollem Differenzdruck mit Stickstoff als Prüfmedium und Funktionszyklus-Verifizierung über zehn vollständige Öffnungs-Schließ-Zyklen mit erneuter Sitzleckageprüfung. Alle Hammer Union-Dichtflächen werden einer Dimensionsprüfung mit zertifizierten Messgeräten unterzogen, und die Gewindeprofile werden mit kalibrierten Ring- und Dorngewindelehren überprüft. Die Außenflächen erhalten eine schützende Phosphatbeschichtung mit rostschützendem Ölfilm. Die Union-Anschlüsse werden vor der Verpackung mit Schutzgewindekappen, Metall-Dichtflächenschützern und Bohrungsstopfen versehen. Die Exportverpackung verwendet ISPM 15-zertifizierte, schwere Sperrholzkisten mit kundenspezifischen Polyethylenschaumstoff-Einlagen und industriellen Trockenmittelpackungen. Das vollständige Dokumentationspaket umfasst Materialprüfzeugnisse mit vollständiger chemischer Analyse und mechanischen Eigenschaftsberichten, Schmiedezertifikate mit Chargenrückverfolgbarkeit, zerstörungsfreie Prüfberichte einschließlich Ultraschall- und Magnetpulverprüfberichten, hydrostatische und Gasprüfprotokolle mit elektronischer Datenaufzeichnung, API 6A-Monogramm-Zertifikate und detaillierte Installationsdrehmomentspezifikationen für Hammer Union-Anschlüsse. CCSC PETROLEUM EQUIPMENT CO.,LTD widmet sich der Bereitstellung von Hammer Union-Rückschlagventilen, die eine konsistente und zuverlässige Rückflussverhinderung in den anspruchsvollsten Hochdruckpumpenanwendungen der globalen Ölfeld-Dienstleistungsindustrie bieten.
