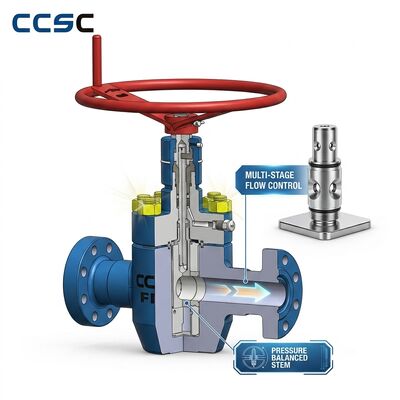

Durch die Leitung erweiterte Torventil A516 Gr70 4 Zoll 1500LB Schiefer Tor Pipeline Pigging Öl Transport

Durchgehender Expansionsschieber 4" 1500LB

Produkteinführung

Dieser durch die Rohrleitung expandierende Absperrschieber, auch Plattenschieber genannt, ist für den Einsatz bei der Isolierung kritischer Rohrleitungen in Öl- und Gasfernleitungen über große Entfernungen konzipiert. Das 4-Zoll-Ventil der Klasse 1500LB verfügt über ein durchgehendes Rohrdesign, bei dem die Schieberöffnung im vollständig geöffneten Zustand genau dem Rohrinnendurchmesser entspricht, wodurch keine Durchflussbehinderung gewährleistet wird und ein ungehinderter Durchgang von Rohrleitungsinspektionsmessgeräten (Molchen) und Reinigungswerkzeugen ermöglicht wird. Der parallel expandierende Schiebermechanismus nutzt Leitungsdruck, um die stromabwärtige Sitzdichtung zu aktivieren, während eine mechanische Keilwirkung für eine positive stromaufwärtige Abdichtung sorgt. Dieses Ventil ist API 6D-konform und eignet sich ideal für Rohölpipelines, die Erdgasübertragung, raffinierte Produktlinien und die Isolierung von unterirdischen Lagerkavernen.

Hauptmerkmale und Eigenschaften

• Vollständiges Durchgangsrohrdesign:Die Toröffnung entspricht im geöffneten Zustand dem gesamten Innendurchmesser des Rohrs und ermöglicht einen reibungslosen Durchgang für intelligente Molche, Reinigungsmolche und Kugelmolche ohne Kratzer oder Beschädigungen. Dies ist für moderne Pipeline-Integritätsmanagementprogramme von wesentlicher Bedeutung.
• Paralleler Expanding-Gate-Mechanismus:Im Gegensatz zu Keilschiebern verwendet der parallel expandierende Schieber zwei separate Schieberhälften mit einem internen Keilmechanismus. Wenn das Tor die geschlossene Position erreicht, dehnt der Keil beide Torhälften mechanisch nach außen gegen die Sitze aus und sorgt so für eine positive Abdichtung. Der Leitungsdruck versorgt dann den stromabwärtigen Sitz weiter mit Energie.
• Double Block and Bleed (DBB)-Fähigkeit:Bei geschlossenem Ventil und entleertem Hohlraum sorgen die stromaufwärtigen und stromabwärtigen Sitze für eine unabhängige Abdichtung und ermöglichen die Überprüfung der Dichtungsintegrität durch Überwachung der Entlüftungsöffnung des Körperhohlraums. Dies erfüllt die DBB-Anforderungen für die kritische Isolierung.
• Null-Hohlraum-Einschluss:Der Anschnitthohlraum ist vollständig evakuiert, wenn das Ventil entweder vollständig geöffnet oder vollständig geschlossen ist. Dies eliminiert Druckblockaden aufgrund der thermischen Ausdehnung eingeschlossener Flüssigkeiten und verhindert eine Produktverunreinigung zwischen Chargen in Rohrleitungen mit mehreren Produkten.
• Selbstentlastende Sitze:Federunterstützte PTFE-Sitzeinsätze entlasten automatisch übermäßigen Hohlraumdruck auf der stromaufwärtigen Seite und verhindern so einen Überdruck im Gehäuse gemäß den API 6D-Anforderungen.
• Feuersicheres Design:Zertifiziert nach den Brandschutznormen API 6FA/BS 6755 Teil 2 mit Metall-auf-Metall-Sekundärsitzen, die die Absperrintegrität aufrechterhalten, nachdem die PTFE-Weichsitze durch Feuer zerstört wurden.

Warum sollten Sie sich für uns entscheiden?

• API 6D-Monogramm lizenziert:Unsere Produktionsstätte verfügt über eine API-6D-Monogrammlizenz für Rohrleitungsventile, wobei das Qualitätssystem gemäß den API-Q1-Anforderungen geprüft wird.
• Gasgeprüfte Sitzdichtheit:Jedes Ventil wird zusätzlich zu hydrostatischen Tests einem Niederdruck-Gassitztest (5–15 PSI Stickstoff) unterzogen, um sicherzustellen, dass keine Blasenlecks gemäß den API 6D-Akzeptanzkriterien vorhanden sind.
• Umfassende DBB-Verifizierung:Die doppelte Blockierungs- und Entlüftungsfunktion wird an jedem Ventil durch unabhängige Tests beider Sitze bei entlüftetem Hohlraum überprüft, wodurch eine dokumentierte DBB-Leistungszertifizierung bereitgestellt wird.
• Erfahrung in Pipeline-Projekten:Unsere Durchgangsschieber werden in großen länderübergreifenden Pipelineprojekten in Asien und Afrika installiert, wobei vollständige Projektdokumentationspakete die Anforderungen der EPC-Auftragnehmer unterstützen.

Technische Parametertabelle

FAQ

F: Warum ist eine durchgehende Leitungskonstruktion für Rohrleitungsventile wichtig?
A: Die durchgehende Leitung stellt sicher, dass die Ventilbohrung im geöffneten Zustand genau mit dem Innendurchmesser des Rohrs übereinstimmt. Dies ist von entscheidender Bedeutung für: (1) den Durchgang von Molchen zur Rohrreinigung und -inspektion zu ermöglichen, (2) Turbulenzen und Druckabfall am Ventil zu verhindern, (3) die Ansammlung von Sedimenten im Ventilhohlraum zu verhindern und (4) die Produktvermischung zwischen Chargen in Mehrproduktrohrleitungen zu vermeiden. Dies ist eine zwingende Anforderung gemäß API 6D für Rohrleitungsabsperrventile.

F: Was ist DBB (Double Block and Bleed) und wann ist es erforderlich?
A: DBB bedeutet, dass bei geschlossenem Ventil sowohl der stromaufwärtige als auch der stromabwärtige Sitz eine unabhängige Abdichtung bieten und der Körperhohlraum dazwischen entlüftet/entleert werden kann. Dadurch kann vor Wartungsarbeiten überprüft werden, dass keiner der Sitze undicht ist. DBB ist gemäß den Lockout/Tagout-Vorschriften der OSHA und vielen Sicherheitsstandards für Bediener für eine positive Isolierung erforderlich, wenn sich Arbeiter stromabwärts des Ventils aufhalten.

F: Kann dieses Ventil in jeder Ausrichtung installiert werden?
A: Durchgangsschieber können in horizontaler oder vertikaler Rohrleitungsausrichtung installiert werden. Für die vertikale Ausrichtung des Vorbaus (Vorbau zeigt nach oben) gilt die Standardkonfiguration. Für die horizontale Spindelausrichtung sind besondere Überlegungen zur Spindel- und Stellantriebsunterstützung erforderlich – bitte geben Sie bei der Bestellung die Installationsausrichtung an.
