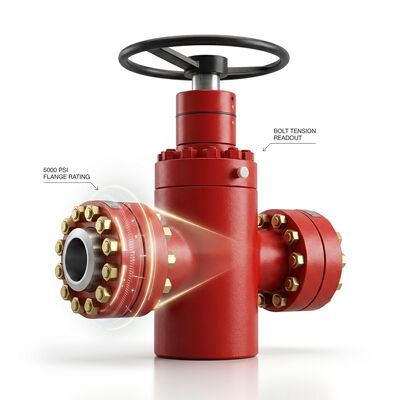

Elektrisch betätigtes Hochdruck-Gatterventil WCB 6 Zoll 900LB Flangenmodulations-Smart Control Ölgas

Elektrisch betätigter Hochdruckschieber 6" 900LB

Produkteinführung

Dieser elektrisch betätigte Absperrschieber kombiniert einen robusten API 600-Absperrschieber aus gegossenem Kohlenstoffstahl mit einem intelligenten elektrischen Multiturn-Antrieb für automatisierte Hochdruckisolationsdienste. Das 6-Zoll-WCB-Gehäuse der Klasse 900LB ist für anspruchsvolle Öl- und Gaspipeline-Anwendungen konzipiert, bei denen Fernbedienung, präzise Positionssteuerung und zuverlässige Ausfallsicherheit von entscheidender Bedeutung sind. Der integrierte intelligente Aktuator verfügt über digitale Modbus-RTU-Kommunikation, 4-20-mA-Analogsteuerung, programmierbare Positionsgrenzen und umfassende Diagnosefunktionen. Ideal für unbemannte Pipeline-Stationen, Tanklagerautomatisierung, Raffinerie-Prozesssteuerung und SCADA-integrierte Pipeline-Netzwerke, die eine Ventilbedienung und Statusüberwachung aus der Ferne erfordern.

Hauptmerkmale und Eigenschaften

• Intelligenter elektrischer Multiturn-Antrieb:Mikroprozessorgesteuerter Stellantrieb mit berührungsloser Einstellung über lokales LCD-Display und Magnettastatur. Programmierbare Drehmomentgrenzen, Positionsgrenzen und Geschwindigkeitsprofile ohne Öffnen des Antriebsgehäuses.
• Modbus RTU und 4-20-mA-Integration:Das Standard-Kommunikationsprotokoll Modbus RTU (RS-485) ermöglicht die nahtlose Integration mit DCS-, SPS- und SCADA-Systemen. 4-20-mA-Positionsrückmeldungen und Steuersignale bieten eine analoge Sicherung für kritische Anwendungen.
• IP68-Tauchgehäuse:Doppelt abgedichtetes Gehäuse mit Schutzart IP68 für kontinuierliches Eintauchen in bis zu 7 Meter tiefes Wasser für 72 Stunden, wodurch ein zuverlässiger Betrieb in überfluteten Ventilgruben und exponierten Offshore-Installationen gewährleistet wird.
• Manuelle Notbetätigung mit auskuppelbarem Getriebe:Das integrierte Handrad mit automatischem Motor-zu-Hand-Entkupplungsmechanismus ermöglicht den manuellen Betrieb bei Stromausfall, ohne dass der Aktuator entfernt werden muss.
• Drehmomentbedingte Abschaltung:Die drehmomentempfindliche Steuerung des Stellantriebs sorgt unabhängig vom Leitungsdruck für eine konstante Sitzkraft und sorgt für eine zuverlässige, blasendichte Absperrung, ohne die Ventilkomponenten zu überlasten.
• Datenprotokollierung und Diagnose:Der integrierte Datenlogger zeichnet Ventilvorgänge, Drehmomentprofile, Motorstarts, Alarmereignisse und Wartungspläne für eine vorausschauende Wartungsanalyse auf.

Warum sollten Sie sich für uns entscheiden?

• Schlüsselfertige Ventilautomatisierungslösung:Wir bieten ein vollständig montiertes, kalibriertes und getestetes Paket – Ventil, Antrieb, Montagehalterung und Kupplung – wodurch Probleme bei der Montage und Ausrichtung vor Ort entfallen. Jede Baugruppe wird vor dem Versand einer vollständigen Funktionsprüfung unterzogen.
• Optionen für Aktuatoren mehrerer Marken:Wir können Stellantriebe führender Hersteller (Rotork, AUMA, Bernard, Limitorque-Äquivalent) integrieren, basierend auf den Standardisierungsanforderungen Ihres Standorts und Ihrer Ersatzteilstrategie.
• ATEX/IECEx-zertifizierte Pakete:Für Installationen in explosionsgefährdeten Bereichen liefern wir komplette ATEX/IECEx-zertifizierte Ventil-Antriebspakete mit vollständiger Zertifizierungsdokumentation für Anwendungen in Zone 1 und Zone 2.
• Globale Unterstützung bei der Inbetriebnahme vor Ort:Unsere Automatisierungstechniker können zur Installationsüberwachung, Schleifenprüfung und SCADA-Integrationsunterstützung zu Ihnen vor Ort reisen und so eine erfolgreiche Inbetriebnahme gewährleisten.

Technische Parametertabelle

FAQ

F: Wie verhindern Sie Ventilschäden durch zu hohes Antriebsdrehmoment?
A: Der intelligente Aktuator verfügt über einen elektronischen Drehmomentbegrenzer, der den Motorstrom überwacht und ihn mit programmierten Drehmomentkurven vergleicht. Wenn das Drehmoment den eingestellten Grenzwert überschreitet (einstellbar 40–100 % des Nennwerts), stoppt der Antrieb sofort und gibt einen Drehmomentalarm aus. Dies verhindert ein Verdrehen des Schafts, eine Beschädigung des Sitzes und einen Getriebeausfall.

F: Kann der Stellantrieb an vorhandenen manuellen Ventilen nachgerüstet werden?
A: Ja, wir bieten komplette Nachrüst-Montagesätze einschließlich ISO 5211-kompatibler Montagehalterung, Spindelkupplung und Antriebsmutter an. Wir benötigen den Schaftdurchmesser, die Gewindeform, die Schafthöhe und die Anzahl der Umdrehungen des Ventils vom Öffnen zum Schließen, um die richtige Montageanpassung zu konzipieren.

F: Was passiert bei einem Stromausfall?
A: Das Ventil behält seine letzte Position (Fail-in-Place). Für ausfallsicheres Schließen oder ausfallsicheres Öffnen können wir ein Batterie-Backup-System (BBS) oder einen Federrückstellmechanismus integrieren, der das Ventil bei Stromausfall automatisch in die sichere Position fährt. Bitte geben Sie bei der Bestellung Ihre Ausfallsicherheitsanforderungen an.
