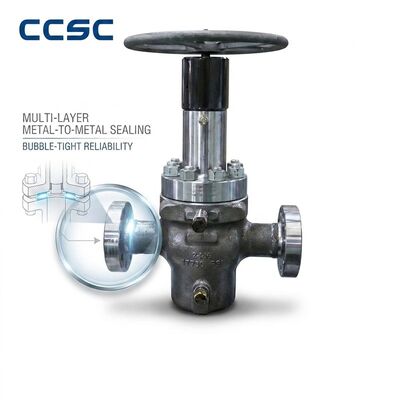

Faltenbalg-Absperrschieber aus geschmiedetem Stahl, A105, 1,5 Zoll, 800 LB, emissionsfrei, mit Flansch, für den Einsatz in giftigen Chemikalien

Faltenbalg-Absperrschieber aus geschmiedetem Stahl 1-1/2" 800LB

Produkteinführung

Dieser Absperrschieber aus geschmiedetem Stahl mit Faltenbalgdichtung bietet die ultimative Lösung für Anwendungen ohne diffuse Emissionen, bei denen eine Spindelleckage nicht toleriert werden kann. Die primäre Spindeldichtung ist eine mehrlagige hydrogeformte Faltenbalgpatrone aus SS316L, die eine hermetische Barriere zwischen der Prozessflüssigkeit und der Atmosphäre schafft und so den herkömmlichen Leckageweg durch die Stopfbuchse eliminiert. Eine sekundäre Graphitpackung sorgt für eine Notabdichtung im unwahrscheinlichen Fall eines Balgausfalls. Dieses Ventil ist für die Klasse 800LB ausgelegt und verfügt über ein Gehäuse aus geschmiedetem Kohlenstoffstahl A105 und Flanschanschlüsse. Es eignet sich ideal für die Verarbeitung toxischer Chemikalien, Thermoölsysteme, Wärmeübertragungsflüssigkeiten, Vakuumanwendungen und alle Anwendungen, bei denen Umwelt- oder Sicherheitsvorschriften Null-Stammemissionen gemäß ISO 15848-1 Klasse A vorschreiben.

Hauptmerkmale und Eigenschaften

• Hermetische Balgdichtung:Der mehrlagige hydrogeformte Faltenbalg aus SS316L bietet eine 100 % leckagefreie Spindelabdichtung ohne diffuse Emissionen, getestet und zertifiziert nach ISO 15848-1 Klasse A-Dichtheitsgrad. Im Gegensatz zu herkömmlichen gepackten Ventilen kommt es während der gesamten Lebensdauer des Ventils zu keiner Spindelleckage.
• Mehrlagige Balgkonstruktion:Das dreilagige Balgdesign sorgt für Redundanz – selbst wenn in einer Lage ein kleines Loch entsteht, bleibt die Dichtungsintegrität in den übrigen Lagen erhalten. Die mehrlagige Konstruktion bietet im Vergleich zu einlagigen Konstruktionen auch eine längere Lebensdauer.
• Sekundäre Sicherheitsverpackung:Eine vorgespannte Graphitpackung über dem Balg fungiert als unabhängige Reservedichtung und verfügt über einen Laternenring mit Leckageanschluss zur Überwachung der Balgintegrität.
• Getestete Lebensdauer:Jedes Faltenbalgkartuschendesign wird einem Lebenszyklustest mit mehr als 10.000 vollständigen Öffnungs-/Schließzyklen bei Nenndruck und -temperatur unterzogen, um Ermüdungsbeständigkeit und langfristige Zuverlässigkeit zu bestätigen.
• Antistatisches Design:Die elektrische Kontinuität zwischen Schaft und Körper verhindert den Aufbau statischer Elektrizität, was für den Betrieb mit brennbaren Flüssigkeiten gemäß den Antistatikanforderungen der API 600 unerlässlich ist.
• Positionsanzeige:Die integrierte Spindelpositionsanzeige sorgt für eine klare visuelle Offen-/Geschlossen-Bestätigung für die Sicherheit des Bedieners.

Warum sollten Sie sich für uns entscheiden?

• ISO 15848-1 zertifiziert:Unsere Balgdichtungsventile werden gemäß ISO 15848-1 unabhängig auf diffuse Emissionen getestet und zertifiziert und bieten einen dokumentierten Nachweis der emissionsfreien Leistung für die Dokumentation der Umweltkonformität.
• Eigene Balgfertigung:Wir fertigen Balgpatronen in unserem eigenen Werk mithilfe der Präzisions-Hydroforming-Technologie, um eine gleichbleibende Qualität sicherzustellen und maßgeschneiderte Balgkonstruktionen für spezielle Anwendungen zu ermöglichen.
• Helium-Massenspektrometer-Tests:Jede Balgbaugruppe wird vor der Ventilmontage einem Helium-Lecktest mittels Massenspektrometer-Detektion (Empfindlichkeit 1*10⁻⁶ mbar·L/s) unterzogen, um die Integrität der hermetischen Dichtung zu überprüfen.
• Wettbewerbsfähige Gesamtbetriebskosten:Während der anfängliche Anschaffungspreis höher ist als bei herkömmlichen Absperrschiebern, führen der Wegfall der Packungswartung, der geringere Produktverlust und das Fehlen von Umwelteinbußen zu deutlich niedrigeren Gesamtlebenszykluskosten.
• Anwendungstechnische Unterstützung:Unsere Ingenieure können Ihre Prozessbedingungen überprüfen und das optimale Balgmaterial (SS316L, Inconel 625, Hastelloy C276) basierend auf Temperatur-, Druck- und chemischen Kompatibilitätsanforderungen empfehlen.

Technische Parametertabelle

FAQ

F: Welche Anwendungen rechtfertigen die höheren Kosten eines Faltenbalgventils?
A: Balgdichtungsventile sind unerlässlich, wenn eine Spindelleckage nicht akzeptabel ist: giftige Chemikalien (Chlor, Ammoniak, Phosgen), Wärmeübertragungsflüssigkeiten (Thermalöl, Dowtherm), Hochvakuumsysteme, radioaktive Flüssigkeiten im Nuklearbereich und alle Anwendungen, die strengen Umweltvorschriften (EPA, REACH) unterliegen und keine diffusen Emissionen erfordern. Durch den Wegfall von Produktverlusten und Wartungseinsparungen wird der Kostenaufschlag schnell amortisiert.

F: Was passiert, wenn der Balg ausfällt?
A: Im Falle eines Balgversagens sorgt die über dem Balg angebrachte sekundäre Graphitpackung für eine Notabdichtung. Der Laternenring mit Leckageanschluss ermöglicht es dem Bediener, Faltenbalgfehler durch Drucküberwachung oder Sichtprüfung des Leckageanschlusses zu erkennen und so geplante Wartungsstillstände anstelle von Notfallreparaturen zu ermöglichen.

F: Sind Faltenbalgventile für den Dampfbetrieb geeignet?
A: Ja, SS316L-Faltenbälge sind für gesättigten und überhitzten Dampf bis 425 °C geeignet. Für Dampftemperaturen über 425 °C empfehlen wir das Balgmaterial Inconel 625, das die Ermüdungsfestigkeit bei erhöhten Temperaturen beibehält. Bitte geben Sie bei Ihrer Anfrage Ihre Dampfbedingungen an.
