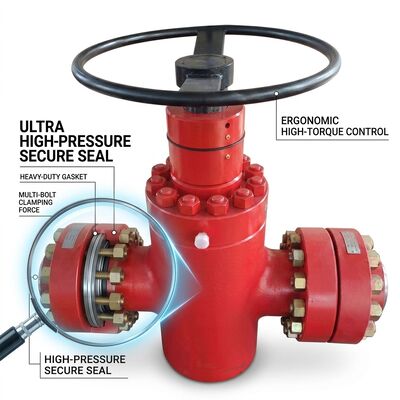

Hochtemperatur-Absperrschieber aus geschmiedetem Stahl, F22, 4 Zoll, 2500 lb, Druckdichtung, Stumpfschweißung, Dampfbetrieb

Hochtemperatur geschmiedet Stahl Torventil F22 4 " 2500LB

Produkteinführung

Dieses geschmiedete Stahlgatterventil ist für anspruchsvollste Hochtemperaturbetriebsbedingungen ausgelegt und verfügt über eine ASTM A182 F22 (2.25Cr-1Mo) aus legiertem Stahl, mit dem die mechanische Integrität bei Temperaturen bis zu 593 °C erhalten werden kannDie 4-Zoll-Druckdichtung der Klasse 2500LB ist speziell für überhitzte Dampfleitungen in fossilen Kraftwerken, Raffinerie-Hydrokraking-Anlagen,und Hochtemperatur-KohlenwasserstoffverarbeitungDie Chemien der Chrom-Molybdän-Legierung bieten im Vergleich zum Standardkohlenstoffstahl eine überlegene Kriechfestigkeit und Oxidationsbeständigkeit und gewährleisten jahrzehntelangen zuverlässigen Betrieb in kritischen Prozessschleifen.

Hauptmerkmale und Merkmale

• F22 Chrom-Molybdän-Legierungskörper:2Die Chemie der 0,25% Cr-1% Mo-Legierung bietet eine außergewöhnliche Kriechfestigkeit und Widerstandsfähigkeit gegen Wasserstoffangriffe bei erhöhten Temperaturen und erfüllt die Anforderungen der NACE MR0175 für saure Betriebsumgebungen.
• Druckdichtungskappe mit Graphitdichtung:Selbstbetätigende Dichtung mit flexibler Graphit-/Edelstahl-Spiralverschlussdichtung gewährleistet durch den thermischen Kreislauf von 593°C bis 593°C eine undichtem Schutz.
• Vollständige Stellite 6 Ausstattung:Kobalt-basierte Verhüllung an Tor, Sitzringe und Rücksitz bietet eine überlegene Erosionsbeständigkeit, die für die Aufrechterhaltung der Sitzdichte bei hoher Dampferosion von entscheidender Bedeutung ist.
• Konstruktion der geführten Scheibe:Präzisionsbearbeitete Führungsschlitze im Körper und der Scheibe sorgen für einen reibungslosen Betrieb ohne Geräusche oder Vibrationen, auch bei hohen Durchflussgeschwindigkeiten.
• Erweiterte Stoffbox:Eine tiefe Verpackungskammer mit Live-Loading-Fähigkeit bietet Platz für mehrere Graphit-Verpackungsringe für eine verbesserte Stammdichtung bei extremen Temperaturen.
• Aufbereitung von Spannungsfreien Schweißvorrichtungen:Alle Schweißspitzen sind nach dem Schweißen thermisch behandelt (PWHT), um Restspannungen zu beseitigen und die Schweißintegrität während der Feldinstallation zu gewährleisten.

Warum Sie uns wählen

• Spezialisiertes Fachwissen im Bereich Legierstahl:Wir betreiben spezielle Produktionslinien für Chrom-Molybdän-Legierungsventile mit kontrollierter Wärmebehandlung nach ASME Abschnitt IX Schweißqualifikationen.
• Komplettes NDE-Paket:Jedes Ventil erhält 100% Ultraschallprüfung, magnetische Partikelinspektion und positive Materialidentifizierung (PMI) als Standard, mit vollständiger Dokumentation.
• Prüfzyklus bei hohen Temperaturen:Unsere eigene Testanlage führt Wärmetests von 600°C bis 600°C durch, um die Sitzdichte und die Verpackungsleistung vor dem Versand zu überprüfen.
• Globale Projektreferenzen:Unsere Hochtemperaturventile sind in großen Kraftwerken und Raffinerien in Asien, dem Nahen Osten und Afrika installiert.
• OEM und Custom Engineering:Fähig, nach spezifischen Projektspezifikationen einschließlich GA-Zeichnungen, Datenblättern und ITP-Dokumentation zu entwerfen und herzustellen.

Tabelle der technischen Parameter

Häufig gestellte Fragen

F: Was ist der Unterschied zwischen F22 und Standardkohlenstoffstahl für den Hochtemperaturdienst?
A: F22-Legierstahl enthält 2,25% Chrom und 1% Molybdän, was bei Temperaturen über 450 °C eine deutlich höhere Kriechbrechfestigkeit und Oxidationsbeständigkeit bietet.Kohlenstoffstahl verliert seine Festigkeit schnell über 425°C, während F22 die Strukturintegrität bis 593°C beibehält, was ihn für überhitzte Dampf- und Hochtemperatur-Kohlenwasserstoffdienste unerlässlich macht.

F: Wie stellen Sie sicher, dass das Ventil während des thermischen Zyklus leckdicht bleibt?
A: Unser Druckdichtungs-Kappen-Design mit live-geladenem Graphit-Packing kompensiert automatisch die thermische Ausdehnung und Kontraktion.Die Stellite 6 Ausstattung hält die Dimension Stabilität über den TemperaturbereichJedes Ventil wird einer thermischen Zyklusprüfung unterzogen, um die Dichtungsleistung zu überprüfen.

F: Liefern Sie Spezifikationen für das Schweißverfahren (WPS) für die Feldinstallation?
A: Ja, wir liefern detaillierte WPS- und PQR-Dokumentation für die Vorbereitung der Schweißschlange, einschließlich Vorwärmeanforderungen, Temperaturkontrolle zwischen den Schweißwegen,und Wärmebehandlungsparameter nach dem Schweißen für F22-Material.
